リテーナ FILTER CAGE

FILTER CAGE リテーナ
(工場・ごみ焼却設備の集塵機部品)

リテーナは、「バグフィルター集じん機」に使用されており、鉱業・鉄鋼・セメント・化学・廃棄物処理など、さまざまな分野での製造工程や処理工程で発生する粉じんや、焼却時に発生する煤じん、ダイオキシンなどの物質をろ過するための「ろ布」を支えて、集じん効果を維持させるための金物です。

お客様に信頼されるリテーナメーカーとして、材質やベンチュリー、底板などのパーツにこだわり、マルチスポット自動溶接機による自社生産ラインで、高品質・低価格を追究し、一層の創意工夫をもって、ものづくりに挑戦し続けています。

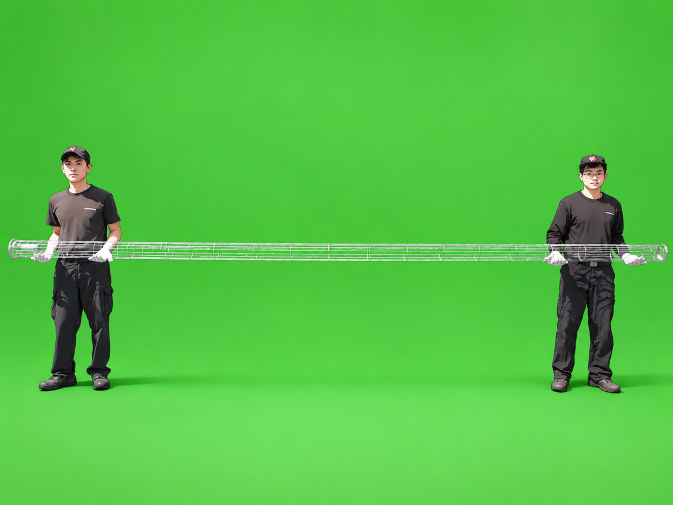

リテーナ

当社のリテーナの特長 FEATURES

並田タイプの上部金物・底板

並田タイプの上部金物・底板 Namita type upper metal hardware and bottom plate

ろ布の取り付け方法(カラーの有無)によらず、幅広く対応しています。
フランジ部は外周全体を折り返すことで、大幅な強度アップと、設置・交換などの現地作業において
曲がりなどの損傷を抑えます。折り返し部に切り欠きを設けることで、ろ布の取り付け状況が確認でき、
取手がなくてもリテーナの上げ下げが容易にできますので、点検時の作業性が向上します。
円筒部の絞り形状は二段絞りにすることで、ろ布とのフィット性が向上しろ布の脱落防止に効果的です。

リテーナ底板の取り付けを溶接ではなく、はめ込みにすることで、底板のエッジ部や溶接痕、バリの発生など、溶接タイプの底板に起因する、ろ布の損傷をなくしました。

圧力損失を減少・払い落し効果も

圧力損失を減少・払い落し効果も Reduction of pressure loss and flushing away effect

ベンチュリーパイプの外側に、バイパス孔を設けて、集じん時の吸引面積を大きくすることで、圧力損失を減少させるとともに、パルスジェットによる、ろ布上部の払い落し効果も加えたベンチュリーを開発しました。
（”省エネ”タイプリテーナについて、詳しくはお問い合わせください）

NSSC180 リテーナ - 耐応力腐食割れ性が高い

NSSC180 リテーナ - 耐応力腐食割れ性が高い NSSC180 Filter Cages - High resistance to stress corrosion cracking

お困りではないですか？劣悪環境な集塵機に…
コークス炉、DAPS、CDQ、製鋼用電気炉、バイオマス発電所などに。
「割れにくい…折れにくい…」「熱膨張性が低い」「耐応力腐食割れ性が高い」
フェライト系ステンレス鋼「NSSC180 リテーナ」

（”NSSC180 リテーナ”について、詳しくはお問い合わせください）

※ NSSC180は日鉄ステンレス株式会社の登録商標です。
※ NSSC180の仕様はコチラ



並田タイプのリテーナ POINT

  • POINT 01 二段絞りの効果

    上部金物の絞りを二段絞りにすることで、ろ布とのフィット性が向上しろ布の脱落防止に効果的です。
    ろ布の取り付け方法(カラーの有無)のいずれにも対応可能です。

  • POINT 02 折り返しの効果

    上部金物のフランジ部は外周全体を折り返すことで、大幅な強度アップと、設置・交換などの現地作業において曲がりなどの損傷を抑えます。

  • POINT 03 切り欠き部の効果

    折り返し部に切り欠きを設けることで、ろ布の取り付け状況が確認できます。
    取手がなくてもリテーナの上げ下げが容易にできますので、点検時の作業性が向上します。

  • POINT 04 省エネタイプのベンチュリーとは

    ベンチュリーパイプの外側に、バイパス孔を設けることで、圧力損失を減少させるとともに、ろ布上部の払い落し効果も加えたベンチュリーを開発しました。

  • POINT 05 様々な上部金物類

    お客様のご要望に沿うように、様々な集じん機にマッチする金物を取り揃えております。
    特注品も製作可能ですので、ご相談下さい。
